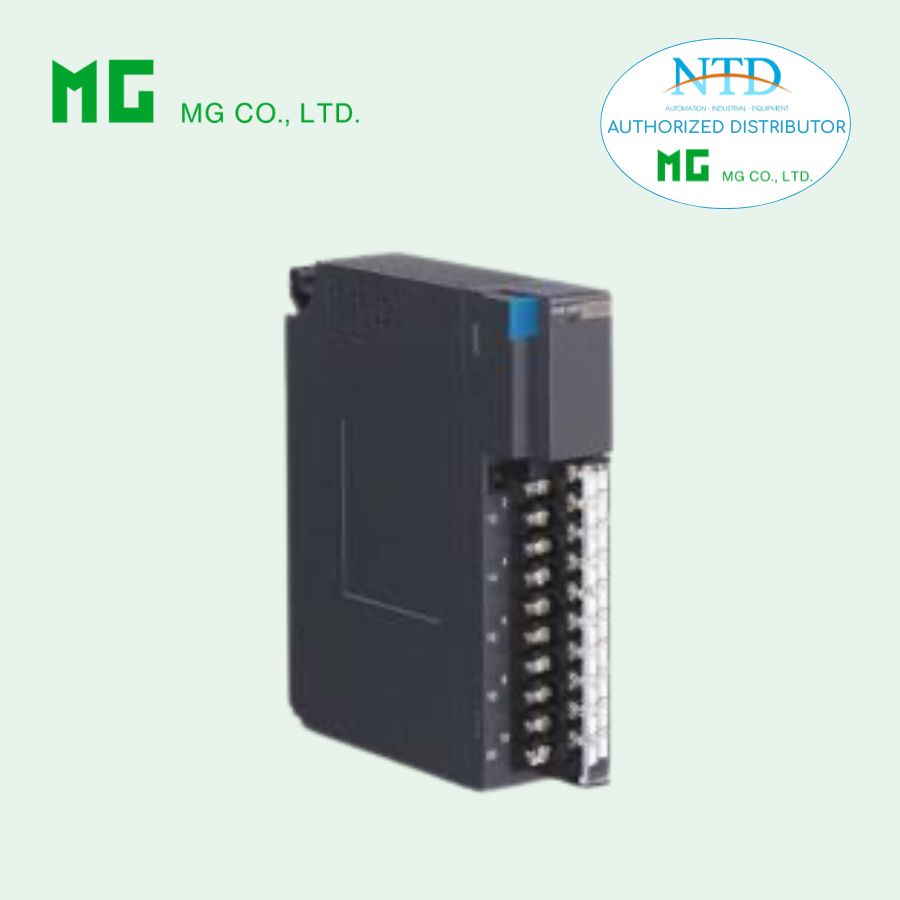

Cảnh báo đầu vào DC mô-đun R3-AS8 của MG (M-System)

Liên hệ Còn hàng

Model: R3-AS8
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

R3-AS8 là mô-đun cảnh báo đầu vào dòng DC (8 điểm, cách ly) MG (M-System)

Model: R3-AS8[1][2]

1. Thông tin đặt hàng

Mã đặt hàng: R3-AS8[1][2]
(Ví dụ: R3-AS8W/CE/Q)

Chọn mã cho từng mục [1] và [2]:

Số kênh

8: 8 kênh

[1] Chế độ truyền thông

S: Đơn
W: Kép

[2] Tùy chọn (có thể chọn nhiều)

(trống): Không CE
/CE: Có đánh dấu CE
/Q: Tùy chọn khác (chỉ định chi tiết)

Chi tiết tùy chọn /Q – Lớp phủ bảo vệ

/C01: Phủ Silicone
/C02: Phủ Polyurethane
/C03: Phủ Cao su

2. Lưu ý khi sử dụng

■ Kênh đầu vào không sử dụng

Cài đặt các kênh không sử dụng về dải:

-20 – +20 mA hoặc
0 – 20 mA

Hoặc đặt trạng thái “Unused” bằng phần mềm cấu hình PC (R3CON).

Nếu để hở với dải 4 – 20 mA, giá trị sẽ tương đương tín hiệu nhỏ hơn -15%, gây lỗi dữ liệu tại PLC hoặc thiết bị chủ.

Khi để hở mạch ở dải ±20 mA, giá trị tương đương 50% toàn thang. Cần cài đặt điểm cảnh báo phù hợp để tránh kích hoạt cảnh báo ngoài ý muốn.

3. Thông số kỹ thuật chung

Kết nối

Bus nội bộ: Qua đế lắp đặt R3-BSx
Đầu vào: Domino vít rời M3 (mô-men siết 0.5 N·m)
Nguồn nội bộ: Qua đế R3-BSx
Vật liệu terminal: Thép mạ niken

Cách ly

Giữa 8 đầu vào với nhau và với bus nội bộ hoặc nguồn nội bộ

Dải đầu vào

Chọn bằng DIP switch bên hông (mỗi nhóm 4 kênh)

Tốc độ chuyển đổi

Chọn bằng DIP switch bên hông

Đèn chỉ thị

RUN (LED 2 màu đỏ/xanh):
- Đỏ: Bus A hoạt động bình thường
- Xanh: Bus B hoạt động bình thường
- Vàng cam: Cả hai bus hoạt động bình thường
ERR (LED 2 màu đỏ/xanh):
- Đỏ: Lỗi mạch đầu vào (lỗi bộ chuyển đổi AD)
- Xanh: Hoạt động bình thường

4. Thông số đầu vào

Dòng DC

-20 – +20 mA
0 – 20 mA
4 – 20 mA

Điện trở đầu vào: 66.5 Ω tích hợp sẵn

5. Điều kiện lắp đặt

Nhiệt độ làm việc: -10 đến +55°C
Độ ẩm: 30 – 90 %RH (không ngưng tụ)
Môi trường: Không khí không có khí ăn mòn, bụi nặng
Lắp đặt: Trên đế R3-BSx
Khối lượng: 250 g

6. Hiệu năng

Độ chính xác chuyển đổi: Theo bảng thông số của hãng
Tốc độ chuyển đổi: 160 / 80 / 40 / 20 ms (chọn được)
Dải dữ liệu: 0 – 10000 theo dải đầu vào
Phân bổ dữ liệu: 4
Dòng tiêu thụ: 100 mA
Hệ số nhiệt: ±0.03 %/°C
Điện trở cách điện: ≥ 100 MΩ tại 500 V DC
Độ bền điện môi:
- 1000 V AC trong 1 phút (giữa các đầu vào và bus/nguồn)
- 2000 V AC trong 1 phút (nguồn đến FG, cách ly tại module nguồn)
