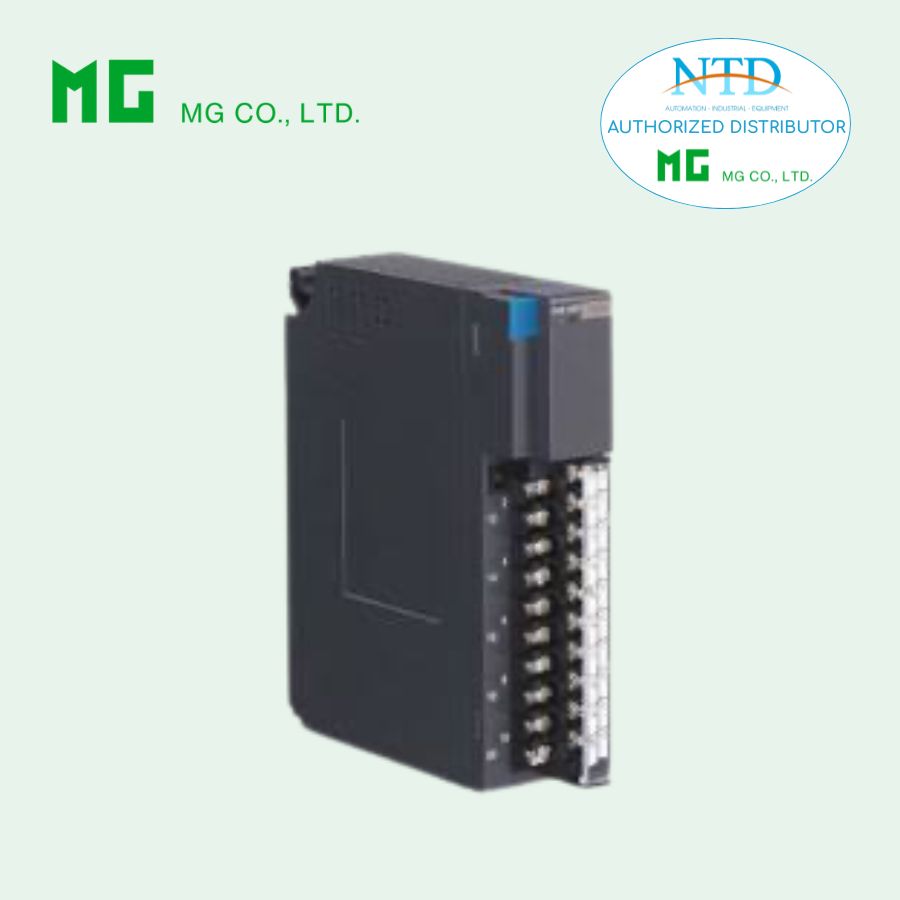

Mô-đun định vị van R3-MEX2 của MG (M-System) NTD Automation

Mô-đun định vị van R3-MEX2 của MG (M-System)

Liên hệ Còn hàng

Model: R3-MEX2
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

R3-MEX2 là mô-đun Valve Positioner thuộc Remote I/O R3 Series của MG (M-System), được thiết kế để điều khiển vị trí van với 2 hệ thống độc lập, tích hợp SSR (Solid State Relay) cho đầu ra điều khiển. Thiết bị sử dụng tín hiệu phản hồi từ biến trở (potentiometer) để xác định vị trí van và thực hiện điều khiển chính xác.

Mô-đun phù hợp cho các hệ thống tự động hóa công nghiệp, điều khiển van tuyến tính, điều khiển lưu lượng, điều khiển quy trình trong các nhà máy sản xuất, năng lượng, xử lý nước và hóa chất.

Thông tin đặt hàng

Model: R3-MEX2[1][2]

Ví dụ: R3-MEX2W/CE/Q

[1] Chế độ truyền thông

S: Single
W: Dual

[2] Tùy chọn
Tiêu chuẩn & chứng nhận

blank: Không CE
/CE: Có chứng nhận CE

Tùy chọn khác

blank: Không
/Q: Tùy chọn đặc biệt (chỉ định thêm)

Thông số của tùy chọn /Q

/C01: Phủ silicone
/C02: Phủ polyurethane
/C03: Phủ cao su

Thông số kỹ thuật chung

Kết nối

Bus nội bộ: Qua đế lắp đặt R3-BSx
Đầu vào / đầu ra: Terminal vít tháo rời M3 (moment siết 0.5 N·m)
Nguồn nội bộ: Qua đế R3-BSx
Terminal: Thép mạ niken

Cài đặt vị trí van

Vị trí đóng hoàn toàn: 0 – 25 % (mặc định 0 %)
Vị trí mở hoàn toàn: 75 – 100 % (mặc định 100 %)
Deadband: 0.1 – 8.0 % (mặc định 1.5 %)

Thời gian và bảo vệ

Bộ giới hạn khởi động lại: 0.5 – 10 giây (mặc định 2 giây)
Phát hiện kẹt motor: 60 – 1000 giây (mặc định 120 giây)

Cách ly

Control output 1 ↔ Control output 2
Feedback potentiometer 1/2
Bus nội bộ
Nguồn nội bộ

Đèn hiển thị

RUN: LED hai màu
- Đỏ: Bus A hoạt động bình thường
- Xanh lá: Bus B hoạt động bình thường
- Vàng: Cả hai bus hoạt động
ERR: LED xanh – trạng thái hoạt động bình thường

Thông số đầu vào

Phản hồi vị trí (Feedback Potentiometer)

Dải điện trở: 100 Ω – 10 kΩ
Span tối thiểu: 50 % tổng điện trở
Điện áp kích thích: ≈ 3.3 V DC

Thông số đầu ra

Đầu ra điều khiển

Loại: SSR (zero-crossing)
Điện áp: 20 – 240 V AC
Dòng tải: 0.1 – 1 A

Dòng rò khi OFF

Khoảng 10 mA @ 240 V AC

Hoạt động khi mất truyền thông

Nếu xảy ra lỗi truyền thông trong quá trình điều khiển, mô-đun tiếp tục di chuyển van đến vị trí mục tiêu gần nhất được thiết lập bởi thiết bị Host.
