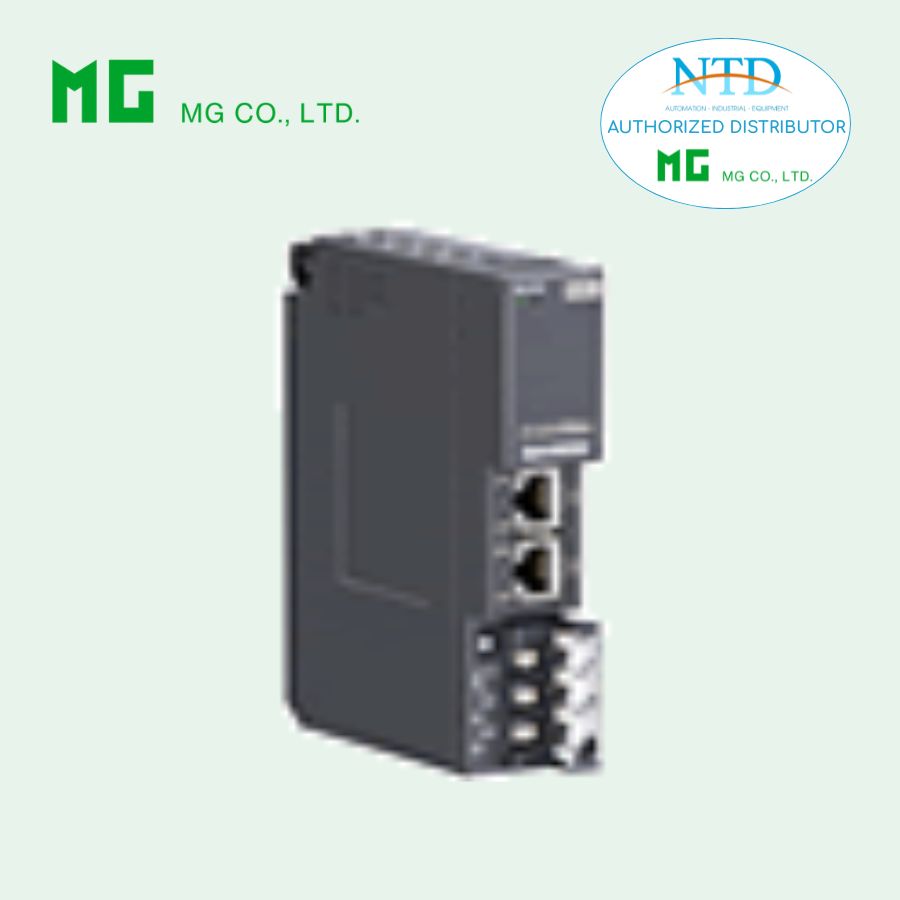

Mô-đun giao tiếp mạng EtherNet/IP R3-NEIP2 của MG (M-System)

R3-NEIP2 là mô-đun giao tiếp EtherNet/IP thuộc Remote I/O R3 Series của MG (M-System). Thiết bị chuyển đổi dữ liệu analog và digital I/O sang mạng truyền thông công nghiệp EtherNet/IP, cho phép kết nối hệ thống Remote I/O với PLC, DCS và hệ thống điều khiển trung tâm trong các ứng dụng tự động hóa.

Chức năng và đặc điểm

• Chuyển đổi dữ liệu analog và discrete I/O sang mạng EtherNet/IP

• Hỗ trợ Ethernet 10/100 Mbps (Auto Negotiation)

• Hỗ trợ nhiều chế độ kết nối EtherNet/IP

• Cấu hình bằng DIP switch và phần mềm R3CON

• Hỗ trợ DLR (Device Level Ring) tăng độ tin cậy mạng

Ứng dụng điển hình

• Hệ thống Remote I/O cho PLC

• Hệ thống DCS trong nhà máy công nghiệp

• Hệ thống thu thập dữ liệu và điều khiển phân tán

Thông tin đặt hàng

Model: R3-NEIP2-[1][2]

Ví dụ: R3-NEIP2-R/CE/Q

[1] Nguồn cấp

Không nguồn

• N: Không cấp nguồn

Nguồn AC

• M2: 100 – 240 VAC
  (dải hoạt động 85 – 264 VAC, 47 – 66 Hz)

Nguồn DC

• R: 24 VDC
  (24 V ±10 %, ripple tối đa 10 %p-p)

[2] Tùy chọn

Tiêu chuẩn

• Không ký hiệu: Không CE

• /CE: Chứng nhận CE

Tùy chọn khác

• Không ký hiệu: Không tùy chọn

• /Q: Tùy chọn đặc biệt

Tùy chọn /Q

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su

Sản phẩm liên quan

• Phần mềm cấu hình R3CON

• File cấu hình EDS

Kết nối với PC bằng cáp USB Type-C.

Thông số kỹ thuật chung

Kết nối

• Ethernet: cổng RJ-45

• Bus nội bộ: qua đế R3-BSx

• Nguồn nội bộ: qua đế R3-BSx

• Tiếp điểm RUN: terminal vít M3

Cách ly

EtherNet/IP – bus nội bộ – nguồn nội bộ – nguồn cấp – tiếp điểm RUN – FG.

Cài đặt

• Cài đặt dữ liệu lỗi đầu vào bằng DIP switch bên hông

• Cài đặt dual communication bằng DIP switch

• Cài đặt phân bổ dữ liệu I/O bằng DIP switch

Ngõ ra tiếp điểm RUN

Tiếp điểm RUN bật khi MS và NS LED đều màu xanh (truyền thông EtherNet/IP bình thường).

• Tải định mức:

  • 250 VAC / 0.5 A

  • 30 VDC / 0.5 A

• Công suất chuyển mạch tối đa:

  • 250 VA hoặc 150 W

• Tải tối thiểu: 1 VDC / 1 mA

• Tuổi thọ cơ khí: 2 × 10⁷ lần đóng/ngắt

Truyền thông EtherNet/IP

• Chuẩn truyền thông: IEEE 802.3u

• Chuẩn Ethernet: 10BASE-T / 100BASE-TX

• Tốc độ truyền: 10/100 Mbps (Auto Negotiation)

• Giao thức: EtherNet/IP

Chế độ kết nối

• Exclusive owner

• Listen only

• Input only

Cấu hình mạng

• IP mặc định: 192.168.0.1

• Gateway mặc định: 192.168.0.100

• Port: 2222, 44818

• Hỗ trợ DLR (Device Level Ring)

Kích thước vùng dữ liệu I/O

(Trong đó 3 word dùng cho trạng thái)

Đèn hiển thị

• TX/RX, LINK: trạng thái Ethernet

• MS LED: trạng thái mô-đun

• NS LED: trạng thái mạng

Chiều dài cáp Ethernet tối đa: 100 m

Điều kiện lắp đặt và vận hành

• Nhiệt độ hoạt động: -10 đến 55°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Môi trường: không khí không có khí ăn mòn, bụi nặng

• Lắp đặt: đế R3-BSx

• Khối lượng: 200 g

Tiêu thụ điện năng

Nguồn AC

• Khoảng 20 VA (100 V)

• Khoảng 28 VA (200 V)

Nguồn DC

• Khoảng 12 W

Hiệu suất

• Dòng tiêu thụ: 70 mA (không nguồn)

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

• Độ bền điện môi:

  • 1500 VAC / 1 phút (EtherNet/IP – bus nội bộ – nguồn – tiếp điểm RUN – FG)
