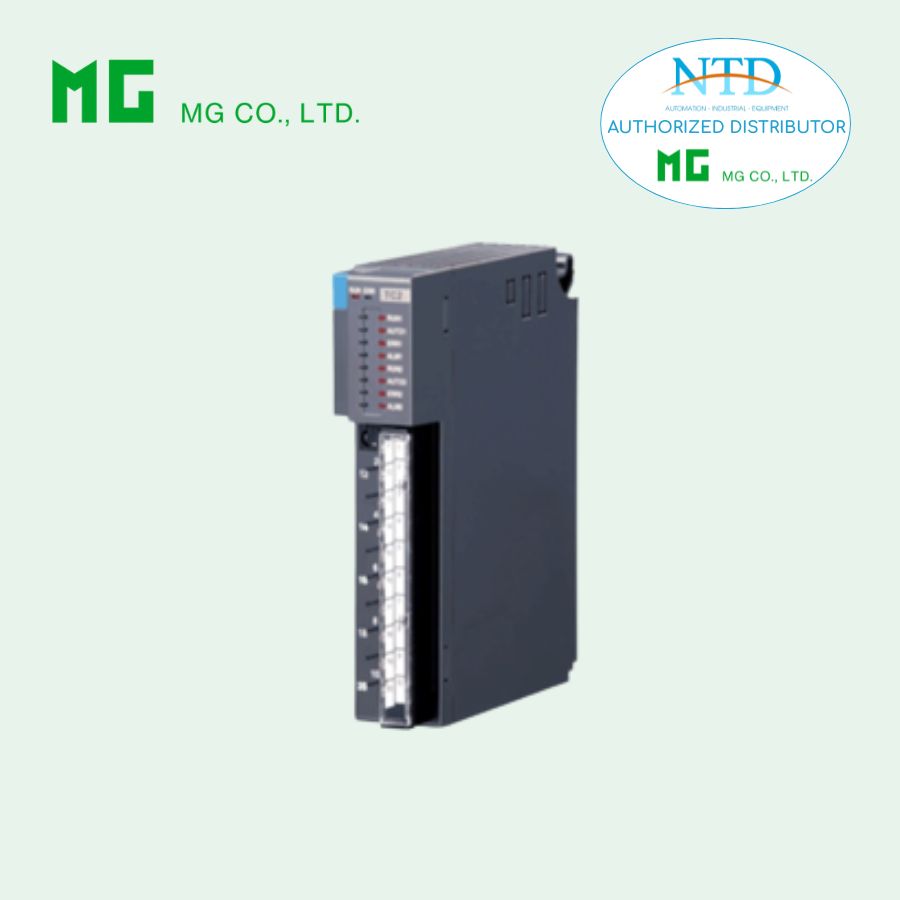

Sản phẩm được thiết kế để hoạt động linh hoạt trong các hệ thống tự động hóa, cho phép cấu hình dễ dàng bằng phần mềm PC Configurator R3CON, đồng thời có thể lắp đặt kết hợp với các mô-đun I/O khác trong hệ thống R3.

NTD là đại lý phân phối chính hãng các sản phẩm MG (M-System) tại Việt Nam, cung cấp giải pháp thiết bị đo lường và điều khiển chất lượng cao cho các ứng dụng công nghiệp.

Tính năng và đặc điểm

• Tích hợp 2 bộ điều khiển PID độc lập

• Hỗ trợ:

  • 2 đầu vào universal

  • 4 đầu ra điều khiển

  • 2 đầu vào số (discrete input)

  • 2 đầu vào cảm biến dòng kẹp ngoài (clamp-on current sensor)

• Hai đầu vào universal có thể cấu hình độc lập cho:

  • Thermocouple (T/C)

  • RTD

  • Dòng DC

  • Điện áp DC

• Đầu vào số cho phép chuyển đổi PID bank hoặc chế độ vận hành

• Đầu ra điều khiển có thể cấu hình cho:

  • MV

  • PV

  • Cảnh báo

• Hỗ trợ cảm biến dòng kẹp ngoài để phát hiện đứt dây gia nhiệt hoặc quá dòng

• Tích hợp chức năng Auto Tuning tự động tối ưu PID

• Cấu trúc hệ thống tối giản với:

  • Đế lắp đặt R3-BS02

  • Mô-đun giao tiếp

  • Mô-đun điều khiển nhiệt độ

• Có thể cấu hình bằng phần mềm PC Configurator R3CON

• Cho phép lắp đặt hỗn hợp với các mô-đun I/O khác trong hệ thống R3

Thông tin model

Model: R3-TC2[1]S[2]

Cấu hình vòng điều khiển

• 2: 2 vòng điều khiển

[1] Kiểu đầu ra điều khiển

A:

• 0 – 20 mA DC (tải tối đa 500 Ω)

• 2 đầu ra open-collector

V:

• 0 – 10 V DC (tải tối đa 2 kΩ)

• 2 đầu ra open-collector

P:

• Xung 12 V (tải tối đa 600 Ω)

• 2 đầu ra open-collector

Chế độ truyền thông

S: Single

[2] Tùy chọn

• Trống: Không tùy chọn

• /Q: Có tùy chọn

Tùy chọn lớp phủ bảo vệ (/Q)

• /C01: Lớp phủ Silicone

• /C02: Lớp phủ Polyurethane

• /C03: Lớp phủ Rubber

Sản phẩm liên quan

• Mô-đun giao tiếp Modbus: R3-NM3

• Phần mềm cấu hình PC: R3CON (tải từ website hãng)

• Cảm biến dòng kẹp ngoài: CLSE (phát hiện đứt dây heater)

Thông số kỹ thuật chung

Kết nối

• Bus nội bộ: thông qua đế lắp R3-BSx

• Đầu vào và đầu ra điều khiển: terminal vít M3 tháo rời

• Nguồn nội bộ: qua R3-BSx

Vật liệu terminal

• Thép mạ nickel

Cách ly

Pv1 → Pv2 → CT1/CT2 → Di1/Di2 → MV1/MV2 → Do1/Do2 → Bus nội bộ → nguồn nội bộ

Dạng sóng đầu vào CT

• Đo RMS

• Hỗ trợ tới 15% thành phần sóng hài bậc 3

Đèn LED trạng thái

RUN: LED hai màu (đỏ/xanh)

• Đỏ: Bus nội bộ hoạt động bình thường

ERR: LED hai màu

• Đỏ: lỗi thiết bị

• Xanh: hoạt động bình thường

Trạng thái vòng điều khiển

Loop 1

• RUN1: vòng 1 đang hoạt động

• AUTO1: chế độ auto

• ERR1: lỗi vòng 1

• ALM1: có cảnh báo

Loop 2

• RUN2: vòng 2 hoạt động

• AUTO2: chế độ auto

• ERR2: lỗi vòng 2

• ALM2: có cảnh báo

Chế độ điều khiển

• PID tiêu chuẩn

• Điều khiển gia nhiệt và làm mát

• ON/OFF hoặc PID

Tham số PID

• P: 0.1 – 999.9

• I: 0 – 9999.9 s

• D: 0 – 9999.9 s

Auto tuning

• Phương pháp limit cycle

Chế độ cảnh báo

• Sai lệch cao / thấp

• Giá trị tuyệt đối cao / thấp

Chu kỳ

• Chu kỳ lấy mẫu: 100 ms

• Chu kỳ điều khiển: 0.1 – 99.9 s

Dải đầu ra MV

• -5 đến +105 %

Bộ nhớ tham số

• Lưu trong E2PROM

• Tuổi thọ ghi/xóa: < 100.000 lần

Cấu hình

Thực hiện bằng phần mềm R3CON

Cấu hình được:

• Loại tín hiệu đầu vào

• Dải đầu vào

• Dải đầu ra

• Bù nhiệt mối nối lạnh (CJC)

Thông số đầu vào

Đầu vào Universal (Pv1, Pv2)

Dòng DC

• 0 – 20 mA

• Điện trở đầu vào: 49.9 Ω

Điện áp DC

• ≥ 10 kΩ (-1000 đến +1000 mV)

• ≥ 1 MΩ (-10 đến +10 V)

Thermocouple

• Điện trở đầu vào ≥ 10 kΩ

• Phát hiện đứt dây ≤ 4 µA

RTD

• Dòng kích ≤ 0.33 mA

• Điện trở dây dẫn tối đa: 20 Ω/dây

Điện trở

• Dòng kích ≤ 0.33 mA

• Điện trở dây dẫn tối đa: 20 Ω

Biến trở

• Dòng kích ≤ 0.33 mA

• Điện trở dây dẫn tối đa: 20 Ω

Đầu vào cảm biến dòng kẹp ngoài (CT1, CT2)

Cảm biến CLSE:

• Tần số: 50/60 Hz (45–65 Hz)

• Dải hoạt động: 0 – 120%

Điện áp đầu vào phải ≤ 480 V

Đầu vào số (Di1, Di2)

• Điện áp tiếp điểm: 3.3 V @ 1 mA

Mức phát hiện:

• Đóng: ≤ 15 kΩ / 0.5 V

• Mở: ≥ 350 kΩ / 2.5 V

Thông số đầu ra

Bốn đầu ra điều khiển có thể cấu hình thành MV / AO / DO

Đầu ra điều khiển (Mv1, Mv2)

Dòng DC

• 0 – 20 mA

• Dải hoạt động: 0 – 23 mA

• Tải ≤ 500 Ω

Điện áp DC

• 0 – 10 V

• Dải hoạt động: 0 – 11.5 V

• Tải ≥ 2 kΩ

Đầu ra xung điện áp

• Tần số tối đa: 1 Hz

• Độ rộng xung tối thiểu: 1 ms

• Mức cao: 12 V ±15%

• Mức thấp: ≤ 0.5 V

Đầu ra open collector (Do1, Do2)

• Tần số tối đa: 1 Hz

• Độ rộng xung tối thiểu: 1 ms

• Công suất: 50 V DC / 100 mA

• Điện áp bão hòa: 0.5 V

Điều kiện lắp đặt

• Nhiệt độ hoạt động: -10 đến +55°C

• Độ ẩm: 30 – 90%RH (không ngưng tụ)

• Môi trường: không khí không ăn mòn, ít bụi

• Lắp trên đế R3-BSx

Trọng lượng: 200 g

Hiệu suất

Độ chính xác

• Pv1 / Pv2: theo loại tín hiệu

• CT1 / CT2: ±2%

• MV1 / MV2: ±0.5%

Bù nhiệt mối nối lạnh

• ±2°C (0 – 50°C)

Hệ số nhiệt độ

• Pv1 / Pv2: ±0.03 %/°C

• CT1 / CT2: ±0.03 %/°C

Thời gian đáp ứng

• CT: ≤ 2 s

• MV: ≤ 1 s

Thời gian phản hồi đứt dây

• ≤ 10 s

Điện trở cách điện

• ≥ 100 MΩ (500 V DC)

Điện áp chịu đựng

• 1000 V AC / 1 phút (giữa các khối tín hiệu)

• 1500 V AC / 1 phút (nguồn nội bộ – FG)
